| Цена в РФ (рубли) | 7 000 000 |
| Цена в Китае (юани) | 507 000 |
| Мощность двигателя, л.с. | 336 |
| Тип двигателя (производитель, модель) | WEICHAI, WP10.336E53 |
| Грузоподъемность, кг | 31 000 |
| Коробка передач | Fast Fuller 12JSD160TA+КОМ QH50 |
| Колесная формула | 6х4 |
| Объём кузова, м³ | 19,3 |
| Емкость бака, л | 380 |
| Расход топлива, л / 100 км | 32 |
Технические характеристики Shacman F3000 6×4 SX3258DR384
| Основные технические характеристики | |
| Год выпуска | 2022 |
| Цвет кабины | Белый |
| Цвет кузова | Серый |
| Колесная формула | 6х4 |
| Объем кузова, м³ | 19,3 |
| Толщина стального листа днища / бок. стенки, мм | 8 / 4 |
| Емкость топливного бака, л | 380 |
| Материал топливного бака | Сталь |
| Максимальная скорость, не менее, км/ч | 90 |
| Угол въезда / съезда, ° | 28 / 30 |
| Минимальный дорожный просвет, мм | 314 |
| Минимальный радиус разворота, м | ≤ 24 |
| Максимальный преодолеваемый уклон, % | ≤ 30 |
| Грузоподъемность, кг | 31 000 |
| Расположение гидроцилиндра | Переднее |
| Весовые характеристики самосвала | |
| Снаряженная масса, кг | 14 500 |
| Распределение полной массы по осям | |
| на переднюю ось, кг | 7 500 (MAN) |
| на заднюю ось, кг | 16 000 х 2 (MAN) |
| Двигатель | |
| Производитель | WEICHAI |
| Модель | WP10.336E53 |
| Экологический стандарт | Евро V |
| Расположение | Продольно, спереди |
| Количество цилиндров / расположение | 6 / Рядное |
| Мощность, кВт / л.с. (об./мин.) | 247 / 336 л.с. (1900) |
| Рабочий объем, л | 9,726 |
| Средний расход топлива, л / 100 км | 32 |
| Топливный насос внутреннего давления | Bosch |
| Прочее | Система селективной каталитической очистки (SCR) |
| Кабина | |
| Модель | MAN F3000 D’long |
| Тип | Утепленная, усиленная отопительная система, цельнометаллическая, откидывающаяся вперед |
| Количество спальных мест | Одно |
| Подвеска | Гидравлическая 4-х точечная |
| Расположение | Над двигателем |
| Система вентиляции | Климат-контроль |
| Коробка передач | |
| Марка | Fast Fuller |
| Модель | 12JSD160TA+КОМ QH50 |
| Тип | Механическая, 12-ти ступенчатая |
| Количество передач | 12 передних и 2 задние |
| Передаточные числа на передачах
|
I — 12.10 II — 9.41 III — 7.31 IV — 5.71 V — 4.46 VI — 3.48 VII — 2.71 VIII — 2.11 IX — 1.64 X — 1.28 XI — 1.00 XII — 0.78 3x — 11.56/2.59 |
| Сцепление | |
| Тип | Фрикционное, сухое однодисковое с диафрагменной пружиной |
| Привод | Гидравлический с пневмоусилителем |
| Диаметр накладок, мм | 420 |
| Мосты | |
| Передняя ось, Т | 7,5 (MAN) |
| Тормозная система | Тормозные барабаны |
| Задняя ось, Т | 16 х 2 (MAN) |
| Главная передача | Двойная, разнесенная |
| Блокировки | Двухступенчатый замедлитель с блокировкой межосевого и межколесного дифференциала |
| Передаточное число | 5.26 |
| Подвеска | |
| Передняя | Зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами |
| Задняя
|
Зависимая, балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости |
| Рулевое управление | |
| Тип | Рулевой механизм винт-шариковая гайка-рейка-сектор с гидроусилителем ZF8098 |
| Тормозная система | |
| Рабочая | Пневматическая двухконтурная, раздельная, с тормозными механизмами барабанного типа |
| Стояночная | Пружинная энергоаккумуляторная |
| Запасная | Стояночная тормозная система |
| Вспомогательная | Моторный тормоз-замедлитель |
| ABS | WABCO |
| Кузов | |
| Марка | CIMC |
| Толщина днища, мм | 8 |
| Толщина боковой стенки, мм | 4 |
| Подогрев от выхлопных газов | Дно и борта кузова |
| Система подъема | Гидросистема |
| Шины | |
| Марка | Triangle |
| Тип | Радиальные, металлокордовые |
| Радиус | 12.00R20, двускатная ошиновка |
| Количество, шт. | 11 |
| Размеры | |
| Размеры самосвала (Д х Ш х В), мм | 8329 х 2500 х 3450 |
| Размеры платформы (Д х Ш х В), мм | 5600 х 2300 х 1500 |
| База, мм | 1800 + 3575 + 1400 |
| Передняя колея колес, мм | 2036 |
| Задняя колея колес, мм | 1860 |
| Электрооборудование | |
| Генератор переменного тока, В / кВт, А | 28 / 2.0, 70 |
| Аккумулятор, Ач | 180, для эксплуатации в условиях низкой температуры |
| Стартер, В / кВт | 24 / 5.58 |
Инструкция по эксплуатации
- Руководство по эксплуатации SHACMAN F2000 : F3000 Евро-V
- Инструкция по эксплуатации самосвальных установок
Техническая документация
- ОТТС Shacman SX3258
- ABS Wabco функции и диагностика
- ABS Wabco. Электрическая схема
- WP 10. Геометрия коленвала 612600020865
- WP10 WEVB
- Геометрия седел впускных клапанов моторов WP
- Геометрия седел выпускных клапанов моторов WP
- Лист товарной продукции WEICHAI MOTOR
- Shacman X3000 H3000 M3000 F3000 F2000. Запчасти для кабин и мостов. Сравнительное описание
- Руководство по ремонту неприводных мостов HanDe
- КПП FAST GEAR Описание и инструкция по эксплуатации
- SHACMAN F3000 Евро 4 Евро 5. Электрическая схема

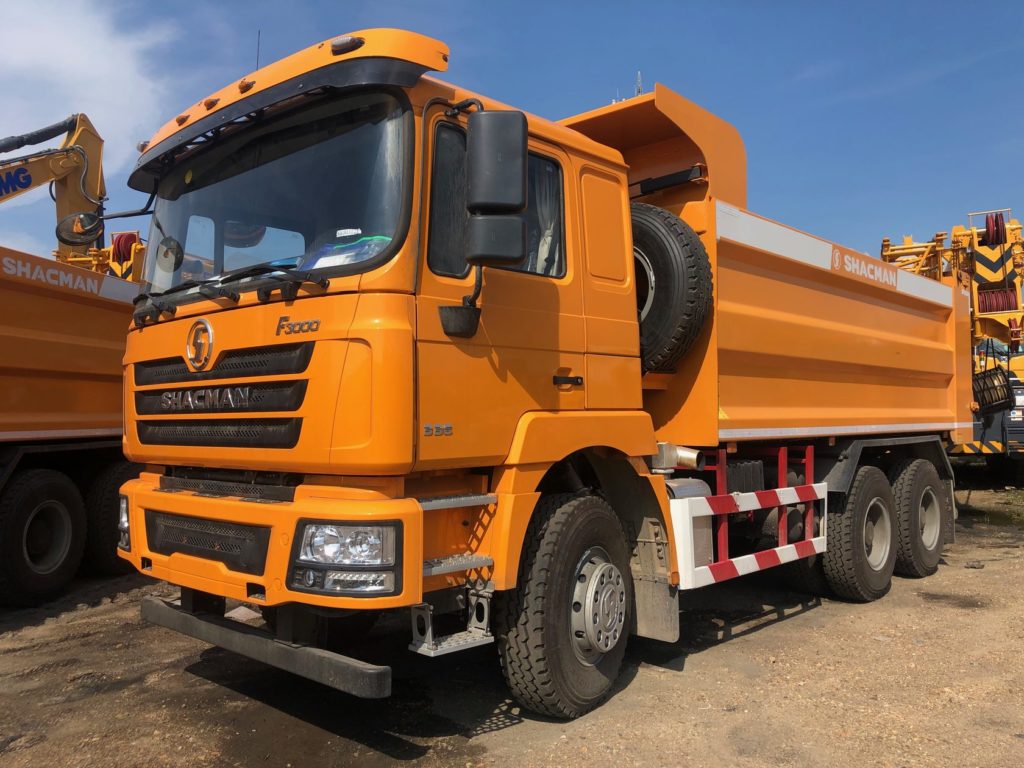

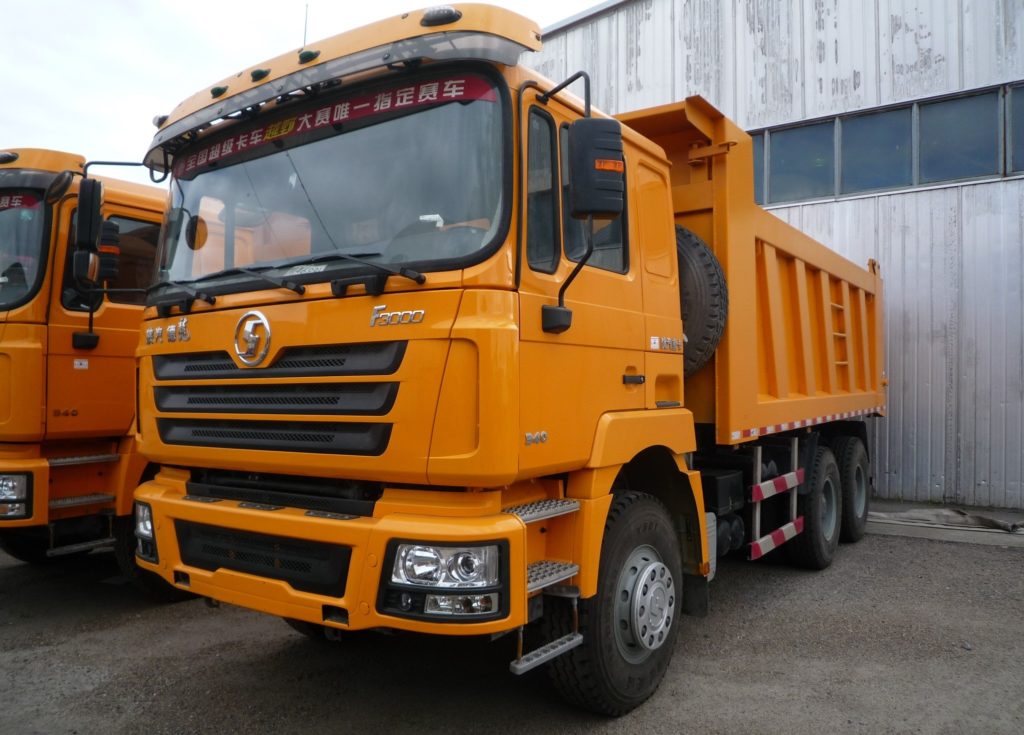

Фото самосвала Shacman F3000 6×4 SX3258DR384
